A placa de aço prensada que suporta o concreto do piso é conhecida como o convés do piso. O deck de treliça de barra de aço é adaptado aos requisitos de construção rápida da principal estrutura de aço e fornece uma plataforma de trabalho firme em um curto período de tempo. O deck de treliça de barras de aço é uma nova geração de decks de piso desenvolvidos por engenheiros de construção.
O deck de treliça de barras de aço é uma nova geração de decks de piso desenvolvidos por engenheiros de construção. As barras de aço no convés do piso são processadas em treliças de barra de aço, usando equipamentos de soldagem de chapas semi-automáticas na fábrica para substituir a altura elevada e a capacidade de rolamento do convés do piso.

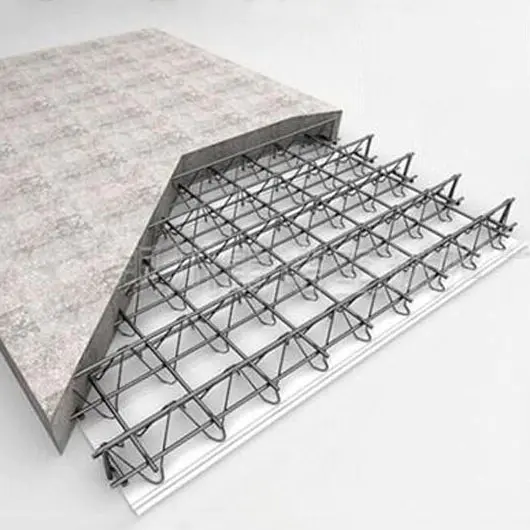

Este sistema integra as barras de aço na laje de piso de concreto com o modelo de construção. Durante o procedimento de construção, os decks de treliça de barras de aço podem suportar o peso do concreto úmido na laje do chão e a carga de construção. Durante o período de uso, as barras de aço superior e inferior da treliça de aço trabalham juntamente com o concreto como um todo para suportar a carga de uso.

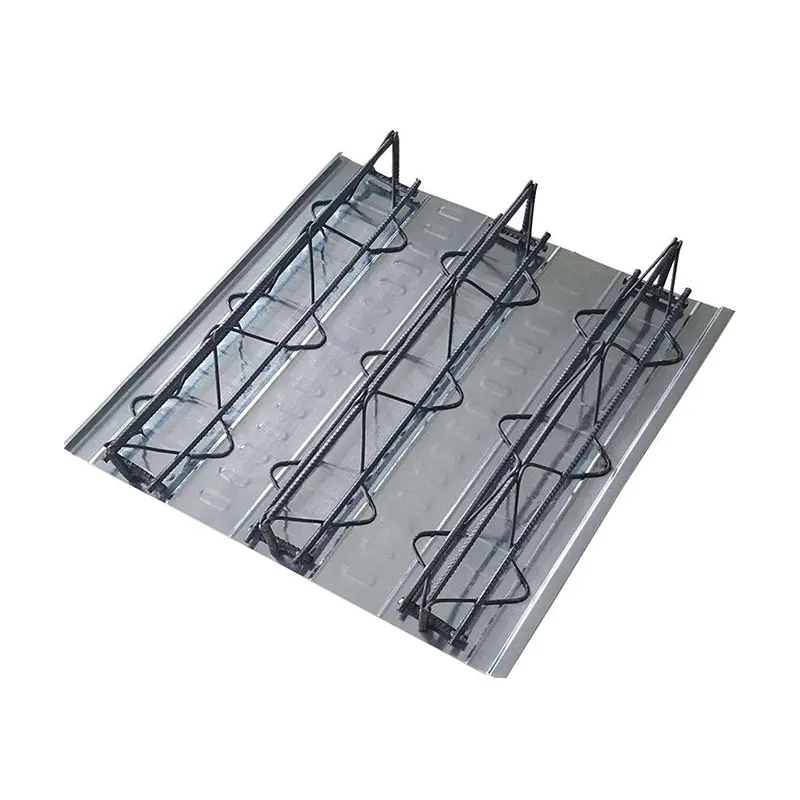

O deck de treliça de barras de aço é formado conectando a treliça de aço e a folha inferior através da soldagem do ponto de resistência. A treliça de barras de aço é feita de barras de aço, que são usadas como acorde superior, acorde inferior e barras da web de acordo com a posição diferente. A folha inferior pode ser feita de placa de aço galvanizada ou a placa de aço com laminação a frio.

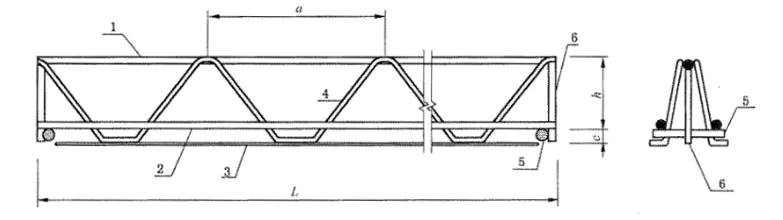

Elevações

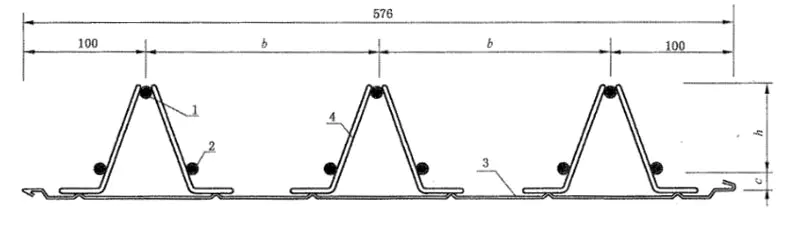

Vista seccional
1 、 O acorde superior ； 2 、 O acorde inferior ；
3 、 A folha inferior ； 4 、 Barras da web ；
5 、 reforço horizontal do suporte ； 6 、 Barras de suporte vertical.
L ： Comprimento da laje de piso de treliça de aço, ≤12000mm ；
h ： altura da treliça de aço, 70 ~ 170mm
A ： Distância entre seções de treliça de aço, 200 mm;
B ： Espaçamento entre treliças de barra de aço, 188mm;
C ： Espessura da tampa de concreto, 15 mm;

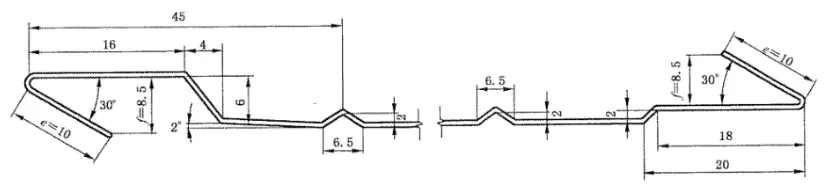

Diagrama da folha inferior

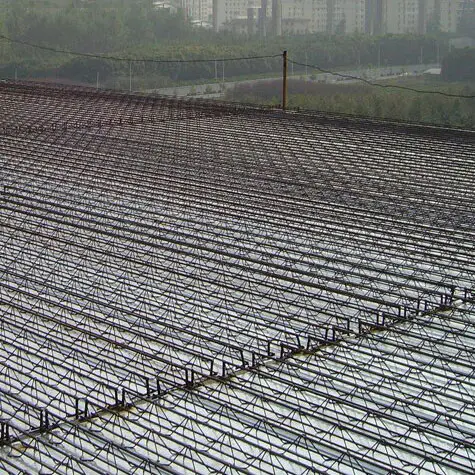

Antes de colocar os decks de treliça de barras de aço, a linha de referência deve ser definida de acordo com a posição inicial mostrada no desenho. A primeira placa deve estar alinhada com a linha de referência e as outras placas são instaladas em sequência. A conexão das placas adota um método de fixação, e a conexão do gancho entre as placas deve ser apertada para garantir que não haja vazamento ao derramar concreto.
